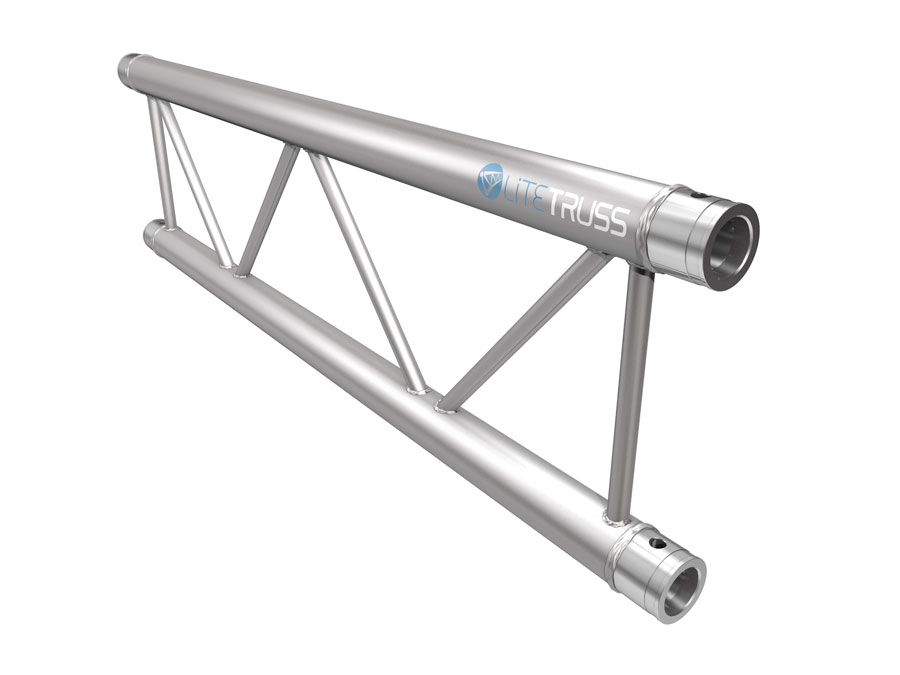

Ob bei Konzerten, Events, Ausstellungen, im Messe- und Ladenbau oder als Obermaschinerie für Moltonvorhänge in Theatersälen – der Einsatzbereich der Litetruss X32L Traverse ist schier unendlich. Die große Vielfalt an unterschiedlichsten Bauteilen und die nahezu grenzenlose Skalierbarkeit machen das System zu einer soliden Grundlage auch für anspruchsvolle Projektanforderungen.
Alle Litetruss-Traversen lassen sich schnell und kraftschlüssig durch das separat erhältliche Konussystem verbinden. Für die Montage benötigen Sie lediglich einen leichten Aluminium-Hammer. Und sollten Ihre Vorstellungen auch mal nicht durch reine Standardbauteile realisierbar sein, stellt dies kein Problem dar: Nutzen Sie ganz einfach Ihre gestalterische Freiheit, denn Litetruss gibt es in unzähligen Formen und Farben. Sprechen Sie uns an, wir planen gerne für Sie Ihre ganz individuelle Traversenkonstruktion.
| Breite: | ~ 290 mm |
| Tragrohr: | 51 x 2 mm |
| Ø Füllstäbe: | 16 x 2 mm |
| Legierung: | EN-AW 6082 T6 |
| Spannweite | Gleichmäßig verteilte Last |
Durchbiegung | Mittige Einzellast | Durchbiegung |
| m | kg/m | mm | kg | mm |
| 2,0 | 452,2 | 1,5 | 904,3 | 2,4 |
| 3,0 | 300,7 | 5,0 | 787,9 | 6,9 |
| 4,0 | 225,0 | 11,8 | 589,1 | 12,3 |
| 5,0 | 179,6 | 23,0 | 469,4 | 19,3 |
| 6,0 | 129,7 | 34,6 | 389,2 | 27,8 |
| 7,0 | 94,8 | 47,2 | 331,6 | 38,0 |
| 8,0 | 72,1 | 61,7 | 288,2 | 49,7 |
| 9,0 | 56,5 | 78,1 | 254,2 | 63,1 |
| 10,0 | 45,4 | 96,5 | 226,8 | 78,2 |
Belastungsangaben sind nur bei vertikaler Anwendung gültig!
Hohe Gleichlasten sind idealisiert zu verstehen. Die Lasteinleitung hat im Knoten zu erfolgen. Das obere Hauptrohr muss min. alle 130 cm seitlich gehalten werden! Die Belastungswerte sind unter Verwendung von 10.9 Bolzen berechnet.
 |
2 Weg Winkel, vertikal
Schenkellänge: 500 mm
 |
2 Weg Winkel, horizontal
Schenkellänge: 500 mm
 |
2 Weg Winkel, vertikal
Schenkellänge: 500 mm
 |
4 Weg Kreuz, horizontal
Schenkellänge: 710 x 710 mm
 |
4 Weg Kreuz, vertikal
Schenkellänge: 710 x 710 mm
 |
3 Weg T-Stück, horizontal
Schenkellänge: 710 x 500 mm
 |
3 Weg T-Stück, horizontal
Schenkellänge: 710 x 500 mm
 |
Bodenplatte
Länge: 310 mm
 |
Konus für Litetruss Systme
 |
Halbkonus mit M10-Gewinde
 |
Halbkonus M12+20 mm Space und 50 mm Ring
 |
Bolzen für Litetruss Systeme
 |
Konischer Bolzen mit Gewinde M8
 |
R-Clip für Litetruss Systeme
 |
2er Verbinderset; 2x Konus, 4x Bolzen, 4x R-Clip
 |
Strecke: 21 cm
 |
Strecke: 25 cm
 |
Strecke: 29 cm
 |
Strecke: 50 cm
 |
Strecke: 71 cm
 |
Strecke: 75 cm
 |
Strecke: 100 cm
 |
Strecke: 150 cm
 |
Strecke: 200 cm
 |
Strecke: 250 cm
 |
Strecke: 300 cm
 |
Strecke: 350 cm
 |
Strecke: 400 cm
 |
Strecke: 450 cm
 |
Strecke: 500 cm
 |
2 Weg Winkel, horizontal
Schenkellänge: 1000 mm
 |
2 Weg Winkel, vertikal
Schenkellänge: 1000 mm
 |
2 Weg Winkel, horizontal
Schenkellänge: 1000 mm
 |
2 Weg Winkel, vertikal
Schenkellänge: 1000 mm
 |
2 Weg Winkel, horizontal
Schenkellänge: 500 mm
 |
2 Weg Winkel, vertikal
Schenkellänge: 500 mm
 |
2 Weg Winkel, horizontal
Schenkellänge: 500 mm
Momentan nicht vorhanden.
